اهم موارد اضافه شده در ويرايش 10.00

محاسبه تمامي اقلام سطوح و طولها بر مبناي شكل مقطع عرضي كار شده

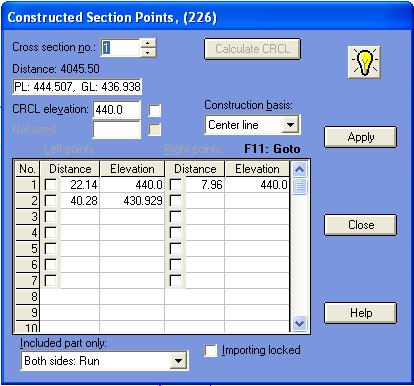

• علاوه بر موارد ConC و ConF تمامي اقلام سطوح و طولها از جمله سطوح خاكريزي و خاكبرداري، لايه هاي تفكيك شده خاكريزي، سطوح خاكبرداري طبقه بندي شده، طولهاي كف بستر خاكريز، طول CC و ترانشه، سطوح لايه هاي مختلف روسازي و بطور كلي تمامي موارد محاسباتي يك مقطع عرضي با توجه به شكل مقطع عرضي كار شده Constructed Section Points محاسبه و ارائه ميگردد.
• افزايش تعداد نقاط كار شده در هر طرف از محور مسير از ٢٠ نقطه به ٤٠ نقطه
• امكان تعريف ٧ نقطه اول در هر طرف از محور مسير بعنوان نقاط روسازي Indicates pavement
• امكان محاسبه اقلام طول و سطوح كار شده همراه با محاسبه اقلام طول و سطوح كل در حين آناليز مقاطع عرضي

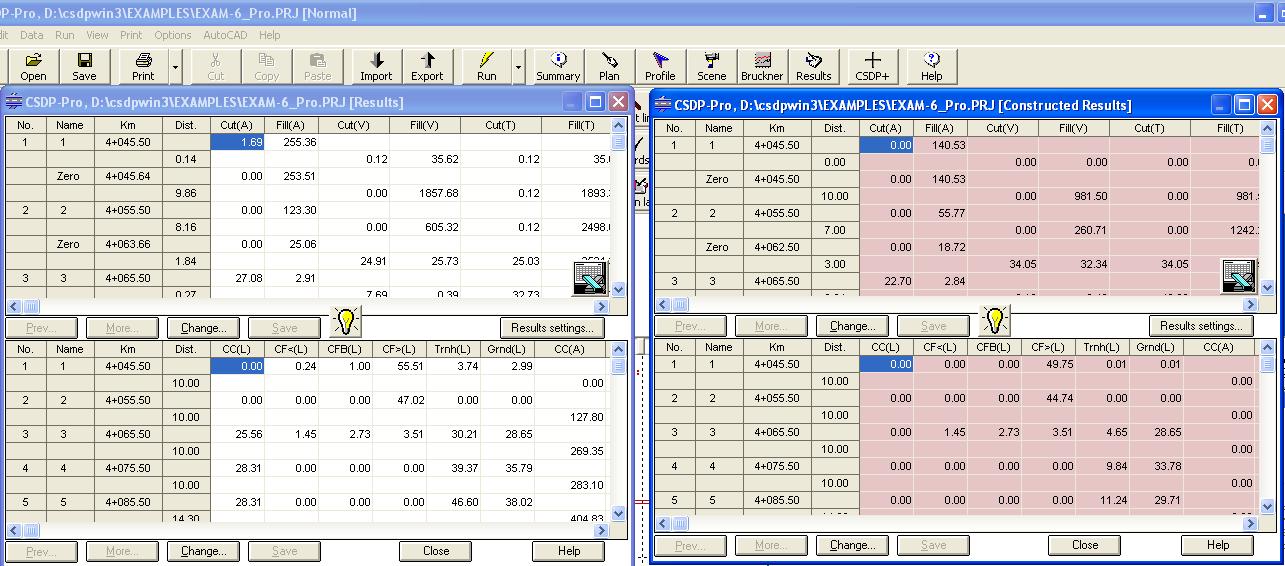

• امكان نمايش همزمان مقادير سطوح و طولهاي كار شده و مقادير سطوح و طولهاي كل در مد نمايش نتايج
• امكان چاپ اقلام طول و سطوح كار شده از طريق شابلن هاي چاپ
• امكان تعيين مقادير طول و سطوح كار شده بصورت دستي از طريق موارد انتخابي مقطع Sections Optionals و يا پرسشنامه Manual Area and Length Items براي تيپ جامع آزاد راه و بزرگراه

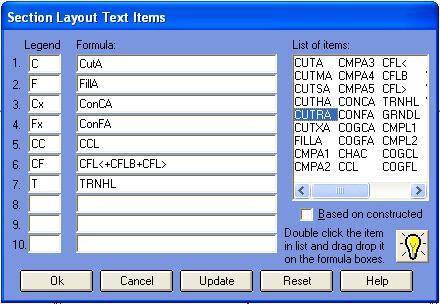

• امكان تعيين اقلام طول و سطوح كار شده براي چاپ در شكل مقطع عرضي از طريق پرسشنامه Section Texts
• امكان انتقال نتايج طول و سطوح كار شده به نرم افزار Excel براي آناليز بها
• امكان درج فرمول بر مبناي طول و سطوح كار شده در فايل CSDPCALC.CFG
• امكان انتقال نقطه IP در مد نمايش پروفيل طولي و مقاطع عرضي با استفاده از دو كليد جديد y,sp و y,ss

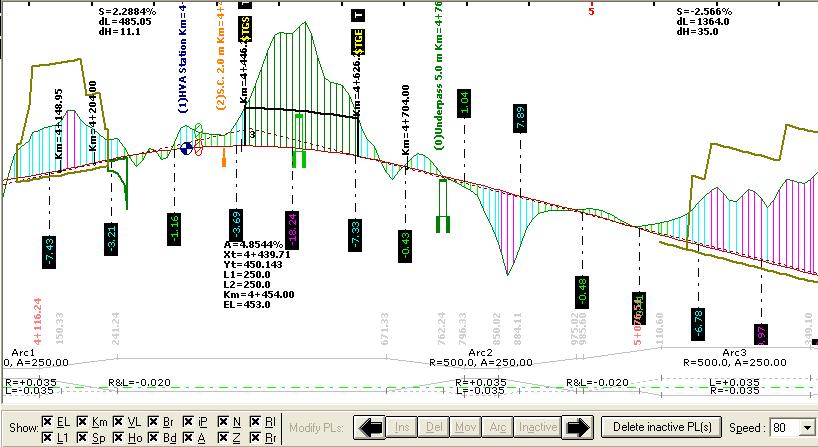

• امكان نمايش اختلاف ارتفاع زمين و پروژه در شكل پروفيل طولي در مد نمايش

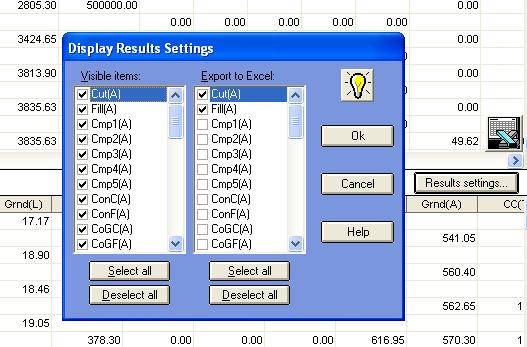

• امكان حذف و اضافه كردن اقلام طول و سطح در مد نمايش نتايج مقاطع عرضي براي نمايش و نيز انتقال نتايج به نرم افزار Excel از طريق پرسشنامه جديد Results Settings

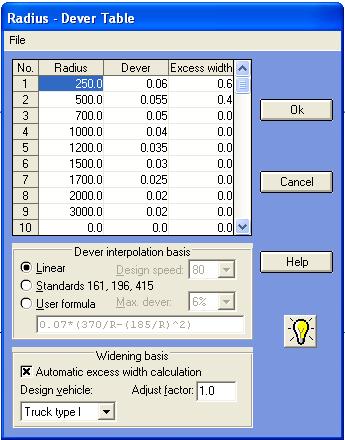

• امكان محاسبه اضافه عرض در قوسهاي افقي بصورت اتوماتيك بر مبناي سرعت طرح، شعاع قوس و نيز خودروي طرح با توجه به آيين نامه ٥ ٤١

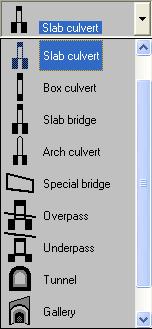

• امكان تعريف يك تيپ جديد پل بصورت Underpass و نيز امكان تعيين عرض (طول دهانه) براي پل هاي تيپ Overpass و Underpass

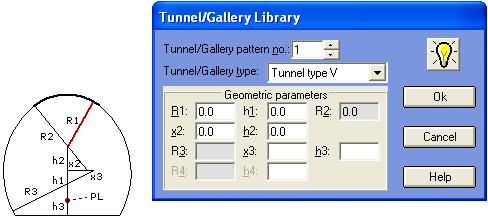

• امكان تعريف يك تيپ جديد تونل به نام Tunnel type V در شكل مقاطع عرضي

• امكان دستيابي مستقيم به پرسشنامه موارد انتخابي مقاطع Sections Optionals از مد نرمال و نيز مد نمايش پروفيل طولي و مقاطع عرضي
• امكان درج اختلاف ارتفاع زمين و سابگريد بجاي زمين و پروژه در شكل پروفيل طولي

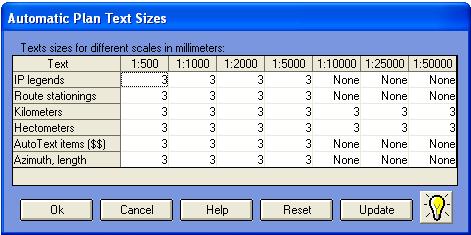

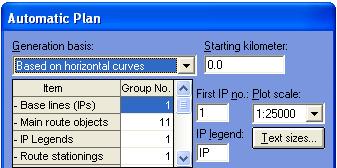

• امكان تنظيم اندازه متون مختلف در مقياس هاي 1:500 ، 1:1000 ، 1:2000 ، 1:5000 ، 1:10000 ، 1:25000 و 1:50000 با استفاده از پرسشنامه جديد Automatic Plan Text Sizes براي موارد مختلف از جمله IP Legends ، Route Stationings ، Kilometers ، Hectometers ، AutoTexts $$ و Azimuth, Lengths

• امكان ترسيم پلان مسير با مقياس هاي مختلف در حين ترسيم پلان مسير بطور اتوماتيك
• گروه بندي اجزاء ترسيم شده بطور اتوماتيك براي مجزا كردن ترسيمات مقياسهاي مختلف


• امكان نمايش و عدم نمايش هر يك از مسيرهاي ترسيم شده با مقياس هاي مختلف با استفاده از چك مارك هاي جديد Scaled plots در مد پلان

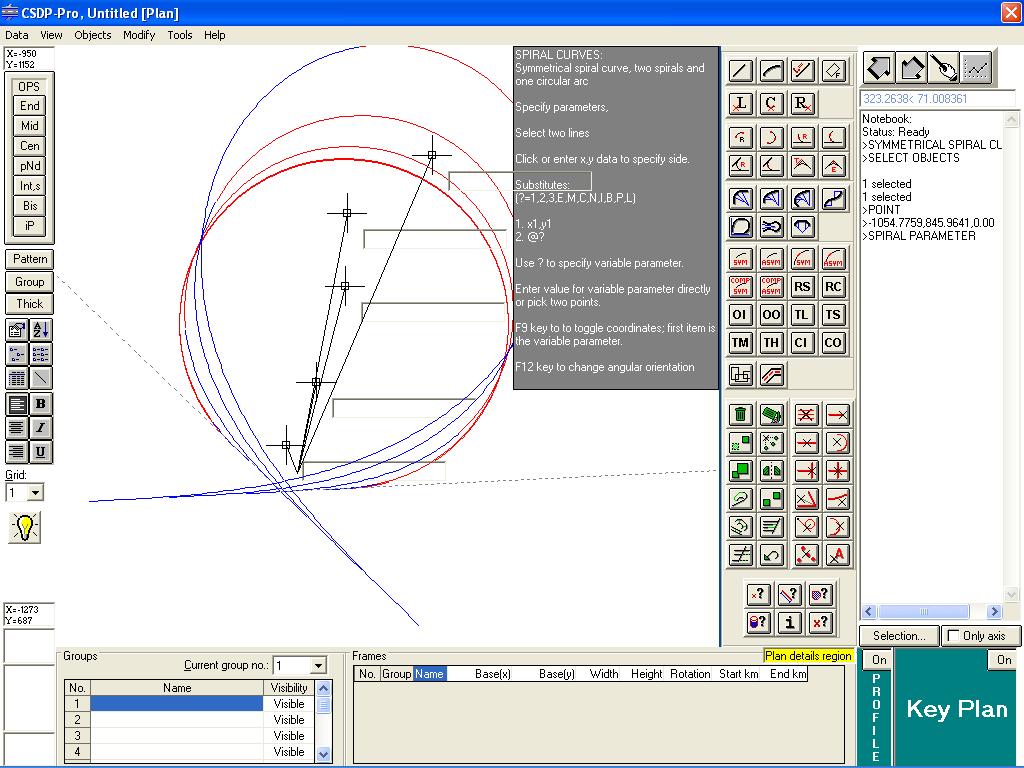

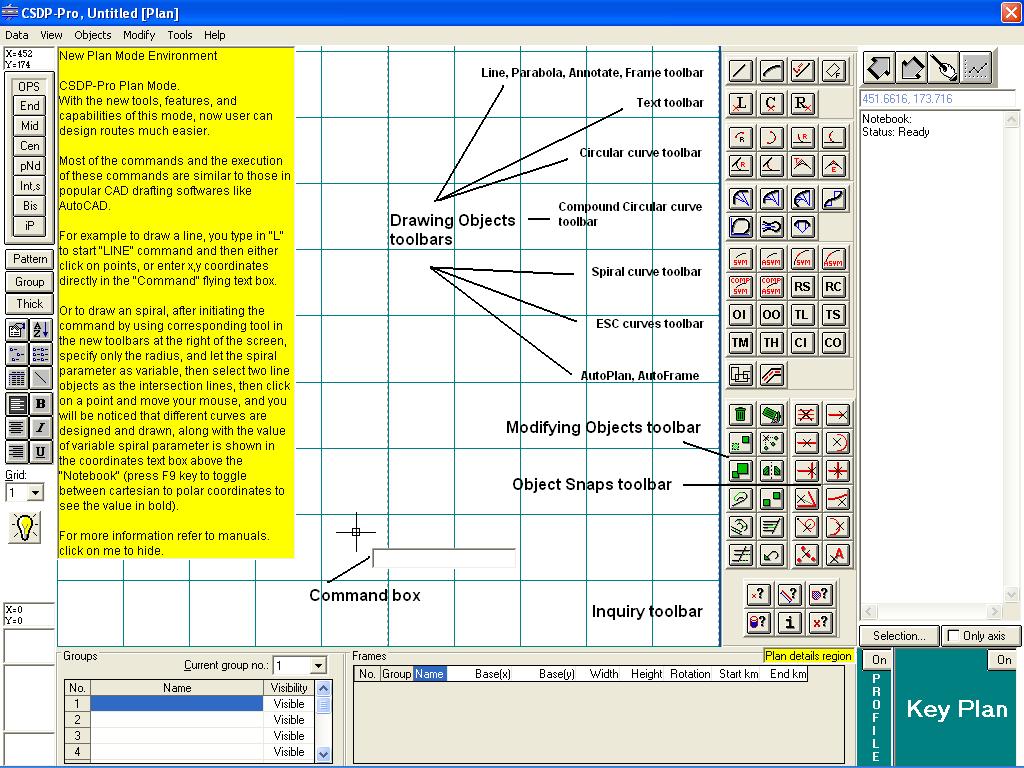

مد جديد پلان در نرم افزار CSDP-Pro

مد پلان در نرم افزار CSDP-Pro بطور كامل تغيير كرده و نحوه كار براي ترسيم و تصحيح اجزاء گرافيكي كاملا مشابه محيط نرم افزارهايي از قبيل CSDPMAP و يا AutoCAD شده است.

در واقع بخش مختصري از توانايي هاي نرم افزار CSDPMAP در رابطه با قابليتهاي محيط گرافيكي به مد پلان نرم افزار CSDP-Pro اضافه گرديده است.

بطور كلي اين موارد را ميتوان به سه گروه زير تقسيم بندي نمود:

• دستورات ترسيم اجزاء بصورت گرافيكي با مشاهده همزمان همراه با سيستم كليد - ماوس
• دستورات تصحيح اجزاء بصورت گرافيكي با مشاهده همزمان همراه با سيستم كليد - ماوس
• بكارگيري نقاط مشخصه Object Snaps و استفاده از فيلترها براي تعيين مختصات در حين اجراي دستورات

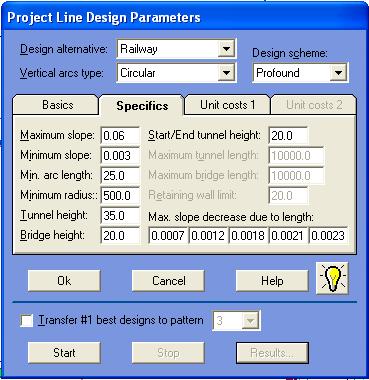

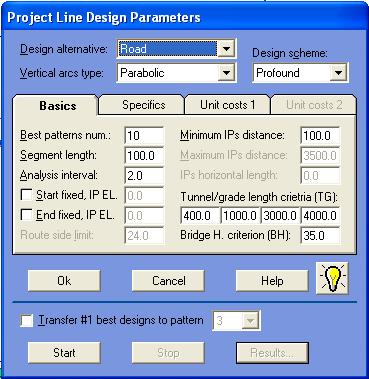

طراحي خط پروژه طولي راه و راه آهن بطور اتوماتيك

از مهمترين توانايي هاي نرم افزار CSDP-Pro امكان طراحي خط پروژه طولي در پروژه هاي راه و راه آهن بطور اتوماتيك است.

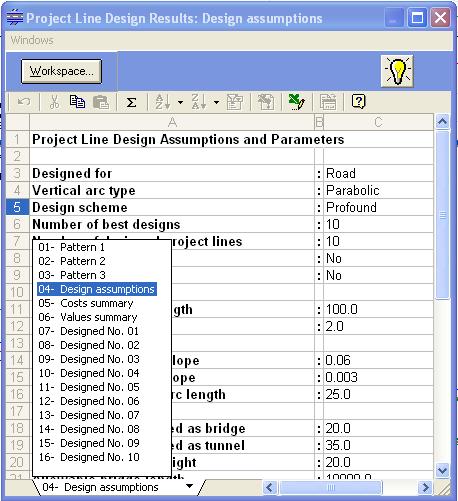

در اين رابطه با تعيين پارامترهاي لازم براي طراحي از قبيل حداكثر و حداقل شيب مجاز، مينيمم شعاع قوس عمودي، حداقل اختلاف ارتفاع لازم براي پل و يا تونل و غيره، برنامه با توجه به عوارض زمين آلترناتيوهاي مختلف را بررسي نموده و بر مبناي هزينه هر يك از آلترناتيوها كم هزينه ترين مسيرها را بدست آورده و ارائه ميكند.

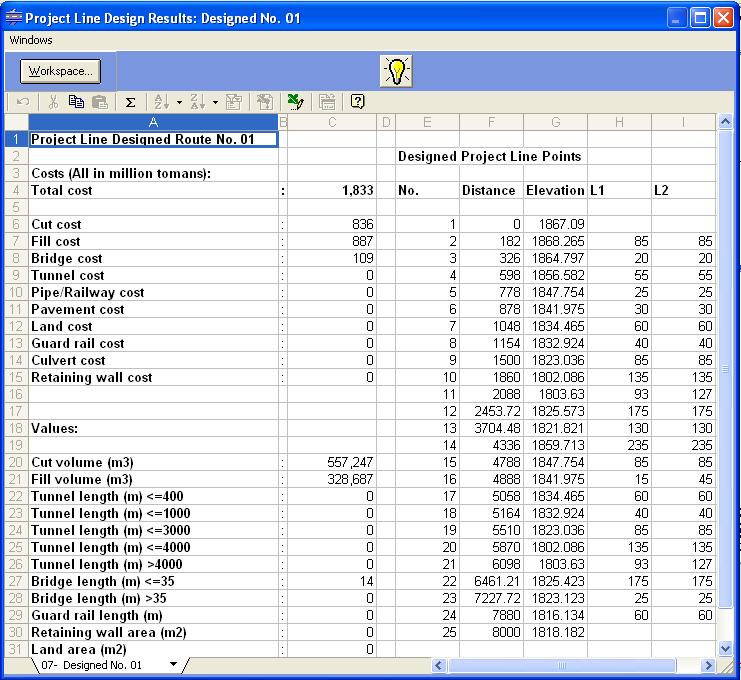

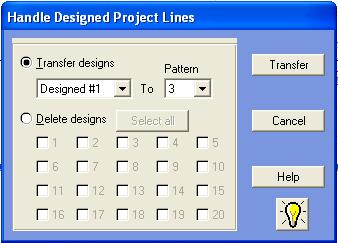

در اين رابطه گزارش هاي لازم براي هر يك از مسيرهاي طراحي شده بطور اتوماتيك از بابت مقادير و هزينه ها ارائه ميگردد.

ديگر موارد اضافه شده در ويرايش جديد

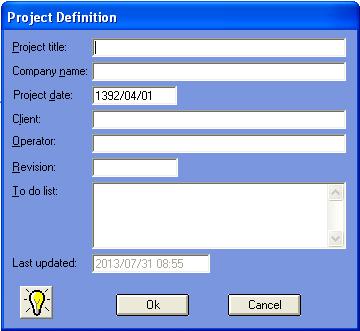

• يك فيلد جديد با نام To do list در پرسشنامه اطلاعات پروژه Project Definition براي وارد كردن كارهاي لازم در فايل پروژه؛ كه با هر بار باز كردن فايل پروژه، اين موارد به كاربر يادآوري ميگردد.

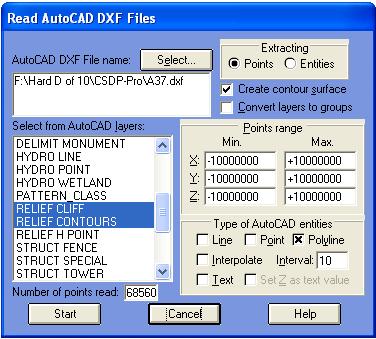

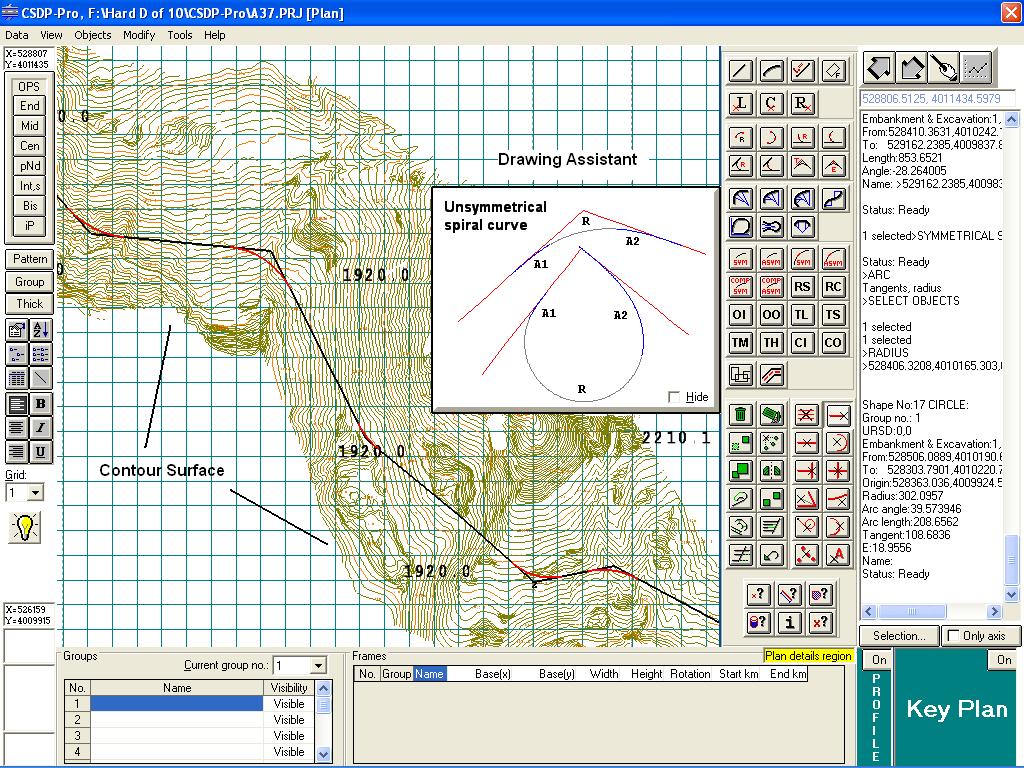

• و امكان ساختن رويه نمايشي كنتور Contour Surface از تقشه هاي توپوگرافي موجود (براي مثال AutoCAD) دقيقا بهمان شكل اوليه كه امكان طراحي و مسيرگذاري را بر روي نقشه هاي اصلي و در مد پلان جديد فراهم مي آورد.
