- ترسيم پلان توپوگرافي زمين
- امکان طرح و ترسيم پلان مسير در محيط گرافيکي نرم افزار بطور اتوماتيک با استفاده از هر يک از چهار
جزء اصلي هندسي مسير (خط، قوس دايره، قوس سهمي، و منحني کلوتوئيد)
- طرح، محاسبه و ترسيم قوس دايره، قوسهاي دو، سه و چهار مرکزي، قوسهاي معکوس (موازي و
غير موازي) بطور اتوماتيک
- طرح، محاسبه و ترسيم قوسهاي شبدري و قوسهاي منتجه بطور اتوماتيک
- طرح، محاسبه و ترسيم قوس سهمي افقي بطور اتوماتيک
- طرح، محاسبه و ترسيم انواع منحني هاي کلوتوئيد (متقارن، نامتقارن، مرکب) بطور اتوماتيک

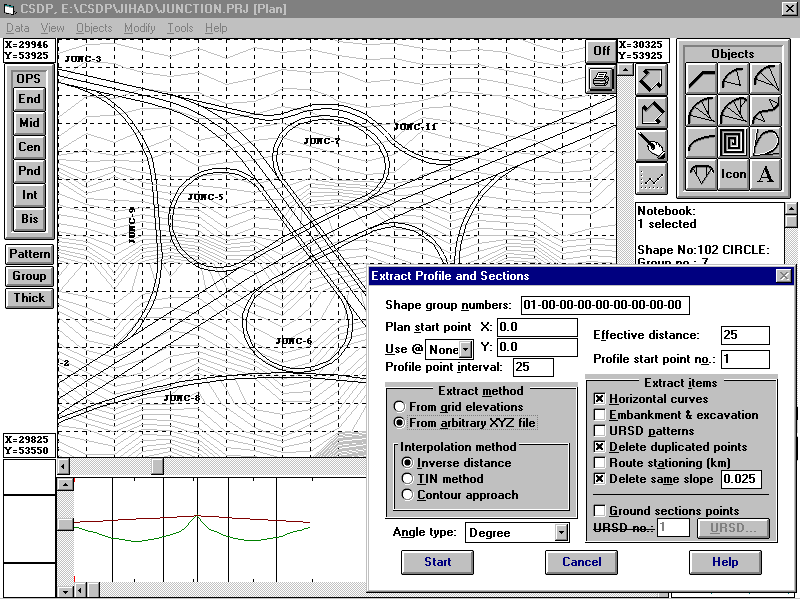

- امکان استخراج ارتفاعات پروفيل طولي و مقاطع عرضي زمين با استفاده از روش مثلث بندي تين
(Triangulated Irregular Network) و نيز روش خاصي از مثلث بندي
(CSDP Contour Approach)
- امکان برنامه نويسي بصورت ماکرو با استفاده از زبان برنامه نويسي "CSDPMPL" براي کار با ويژگيهاي
مد پلان درترسيم مسير، در تبديل مختصات مختلف بيکديگر و غيره
- ارائه ابزار کنترل ارتفاعات خط پروژه طولي مسير در حين حرکت برروي مسير
- امکان برداشت و استخراج نقاط طولي و عرضي از منحني هاي ميزان ترسيم شده در محيط نرم افزارهايي
همچون AutoCAD و MicroStation در طول مسير دلخواه
- امکان تعيين تا ٢٣ باند براي هر يک از اجزاء ترسيم شده با پهنا و شيب عرضي مختلف و نيز امکان تعريض
در هر يک از باندها
- امکان مشاهده پروفيل طولي )زمين و پروژه( هر قطعه از مسير در مد پلان

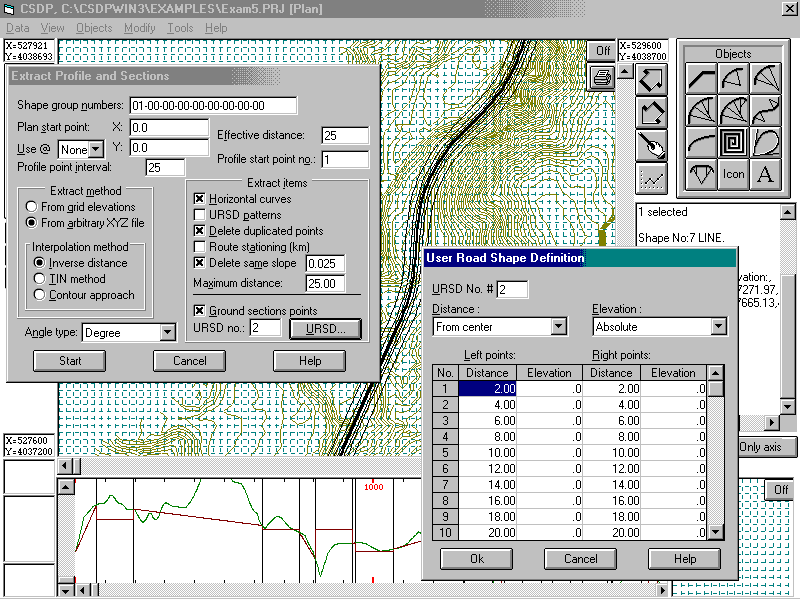

- امکان برداشت پروفيل طولي و مقاطع عرضي زمين بطور اتوماتيک براي آناليز پروفيل طولي و مقاطع
عرضي و منحني بروکنر
- امکانات و تسهيلات بيشماري براي تصحيحات گرافيکي نظير Osnap modes, Selection methods
Erase, Undo, Move, Copy, Rotate, Mirror, Extend, Trim, Scale, Offset و ابزار منحصربفرد
Pivot
- امکان محاسبه پلان مختصاتي نقاط برداشتي از مسير واقعي برمبناي کيلومتر مسير ترسيم شده در پلان
- امکان محاسبه نقاط ميخکوبي مسير در فواصل دلخواه براي اجراي مسير بطور واقعي در محل
- امکان محاسبات احجام خاکريزي و خاکبرداري در هر منطقه از پلان و امکان محاسبه حجم مخازن طبيعي
با استفاده از قابليت برآورد عمليات محوطه سازي
- امکان ترسيم پلان مسير بطور اتوماتيک برمبناي تعيين يک ژيزمان اوليه و مشخصات قوسهاي افقي و
کيلومتر نقاط اتصال
- امکان ترسيم شماره و يا نام پيکه هاي مقاطع عرضي برروي پلان مسير
- امکان تهيه نقشه توپوگرافي برمبناي شبکه ارتفاعي Grid از روي اطلاعات نقاط مقاطع عرضي
- امکان انتقال اجزاء ترسيم شده در نرم افزار AutoCAD به نرم افزار CSDP
|
| ابتداي صفحه |
- ارائه محيط سه بعدي براي طراحي مسير (راه، خط لوله) و سايت
- امکان تعيين اجزاء مختلف بصورت سه بعدي شامل مسير راه(لوله)، پل، تونل،
ساختمانها، مخازن...
- امکان تعيين موقعيت دوربين و استفاده از لنزهاي مختلف
- امکان مشاهده سه بعدي زمين و عوارض آن، و تعيين مدلهاي مختلف رياضي براي شبکه بندي
زمين(Bezier, BSpline, Beta,...) ، و ترسيم خطوط توپوگرافي بصورت سه بعدي
- امکان تعيين محل و موقعيت منبع نور، رنگ و شدت نور براي صحنه آرايي

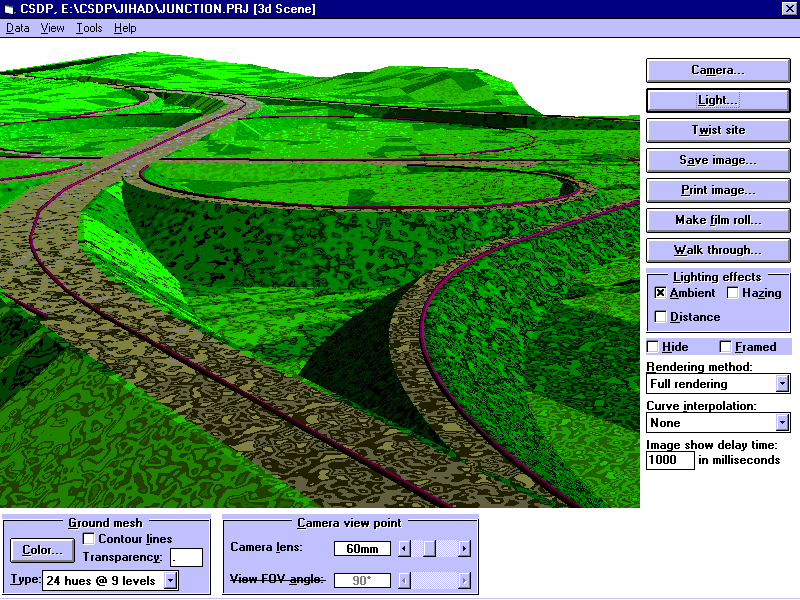

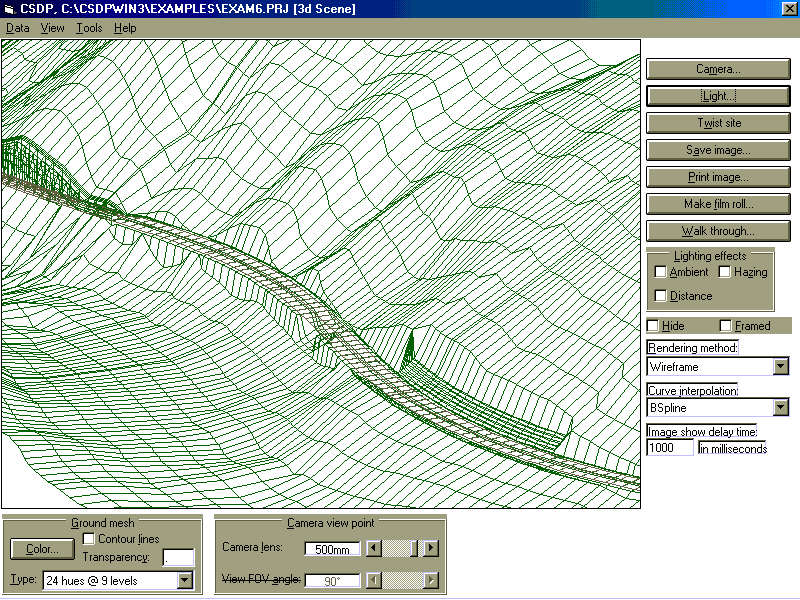

- امکان مشاهده اجزاء سه بعدي به سه حالت شبکه (Wireframed) ، نيمه رنگ آميزي شده
(Painted) و رنگ آميزي با سايه روشن (Full Rendering) براي تهيه فيلم از تصاوير صحنه
- امکان تهيه فايلهاي Bitmap و Windows Metafile از تصاوير ساخته شده و چاپ آنها
- امکان مشاهده شکل سه بعدي مسير بصورت کاملا دقيق و واقعي (در اين رابطه سيستم برمبناي مسير
ترسيم شده در پلان و همچنين مشخصات پروفيل طولي مسير و هر يک از مقاطع عرضي، شکل سه بعدي
مسير را بدست مي آورد).
- امکان تعيين مسير حرکت دوربين همراه با تعيين لنز و زاويه چرخش (Bank) براي تهيه اسلايد و نمايش
اسلايدها بصورت فيلم (Walk through)
|
|
